SOC5000-15系列是將各種語音(二線環路、2/4線、四線E&M、磁石等)、視頻圖像、以太網、同步數據(包括V.35、V.24等)、異步數據(RS232/422/485等)、64K數據復用在單E1、多路E1或光纖通道上傳輸?shù)木C合復用設備。該系列設備可將PCM復用設備和傳輸設備有機地融于一體，同時作為遠端設備時，可配置PBX語音交換盤，實現內部本地語音交換，具有集團電話PBX語音交換功能。
◆ 結構合理，性能穩定

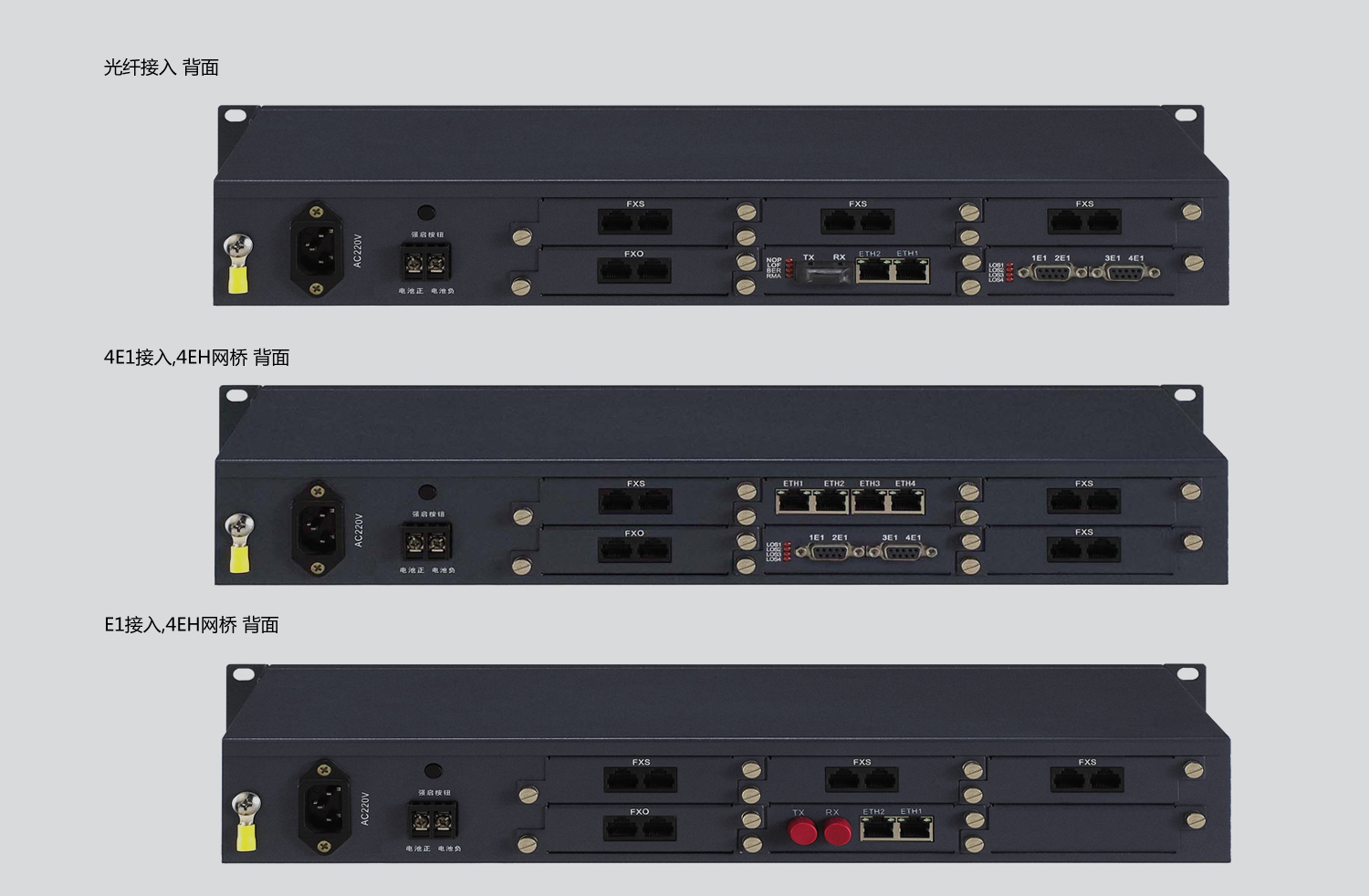

采用19英寸1.5U標準機箱6槽插卡式結構，擴容維護方便
設備具有6個盤卡插槽，其中1個為主控插槽+4個業務插槽+1個擴展插槽。4個業務插槽可任意混插各類語音盤、數據盤、視頻盤等
◆ 可靠性高
采用AC220V、DC-48V雙重供電方式，可接蓄電池，具有浮充功能
全表面貼裝工藝
完善的告警指示及話路狀態指示
具有線路檢測和故障定位功能
統一納入SOC-NM2005網管平臺，提供完善的網管功能，為系統的運行和管理提供可靠的保障
◆ 組網靈活

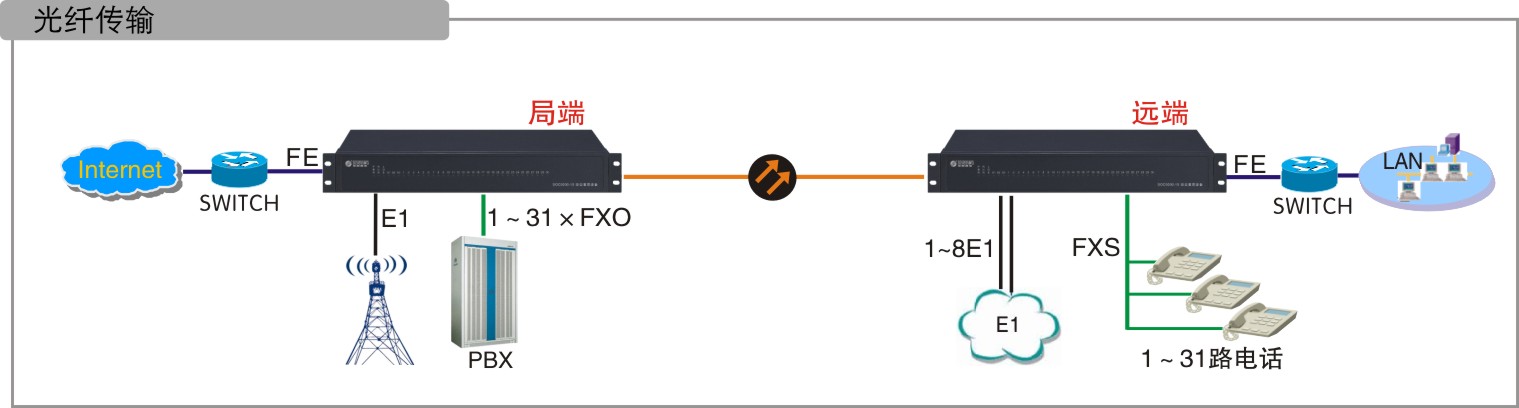

多種傳輸方式：包括E1傳輸、光纖傳輸、HDSL傳輸，點對點/星型/鏈形結構
通過多E1傳輸時，采用MP技術（線路負載平衡）將多E1信道捆綁傳輸各種業務
集成PDH、PCM、PBX等多重功能融于一體，應用于各種專網業務，為客戶在原有傳輸架構上提供性價比更高的接入方案
可根據用戶需求配置PBX語音交換盤，用戶通過本地或局端出局
◆ 業務豐富
豐富的數據接口：RS232、RS422、V.24、V.35(Nx64K)、10/100Base-T等
齊全的語音接口：FXO、FXS、磁石、E&M、2/4線
齊全的音頻接口：高保真音頻、愛峰/來邦對講
全數字非壓縮視頻圖像接口，且支持任何高分辨率視頻信號
支持來電顯示、反極計費信號
設備型號 | SOC5000-15 |
物理尺寸 | 488(寬)×215(深)×66(高) |
供電方式 | 內置電源支持AC/DC雙電源供電 |
AC：190V～260V |
DC：-44V～-56V(紋波≤5%) |
整機功耗 | <50W |
工作環境 | 工作溫度：-5℃70℃；工作相對濕度：10%～90%無凝結(室溫) |
儲存環境 | 儲存溫度：-40℃～105℃；儲存相對濕度：5%～95%無凝結(室溫) |
設備型號 | SOC5000-15 |
盤卡插槽 | 盤卡名稱 | 功能描述 | 線路接口 | 業務接口 |
主控槽位x1個 | 可配MCU盤 | PCM接入(單E1接入) | E1x1個：C3接口 | 網絡接口(RJ45)x2個
(帶寬:N×64K；N≤31) |
FDU盤 | 光纖接入 | 1X9x1個：SC接口 | 網絡接口(RJ45)x2個
(帶寬10/100M可選) |
DDU盤 | 2E1接入
(鏈型連接) | E1x2個：C3接口 | 網絡接口(RJ45)x2個
(帶寬:N×64K；N≤31) |
MEM盤 | 4E1接入 | E1x4個：C3接口 | — |
VFU盤 | 視頻傳輸接入
(傳輸非壓縮圖像和擴展其它業務) | 1X9x1個：SC接口 | 視頻接口(BNC)x8個
音頻接口(RJ45)x8個
網絡接口(RJ45)x3個
E1接口(RJ45)x4個
數據接口(RJ45)x2個 |
業務插槽x4個：
根據業務需求，任意選擇以下業務盤卡混插。 | FXS盤 | 外擴語音 | — | 用戶接口(RJ45)x8個 |
FX0盤 | 外擴中繼 | — | 中繼接口(RJ45)x8個 |
MCS盤 | 磁石盤 | — | 磁石接口(RJ45)x8個 |
E&M盤 | 四線E&M盤 | — | 4線E&M盤(RJ45)x4個 |
CWT盤 | 載波盤 | — | 2/4線音頻(RJ45)x8個 |
ASY盤 | 異步數據盤 | — | 數據接口(RJ45)x4個 |
ETH盤 | 以太網業務盤 | — | 網絡接口(4J45)4個 |
擴展插槽x1個：
根據業務需求，任意選擇以下擴展盤卡配置 | PBX盤 | 語音交換盤 | — | 話務臺串RS232(RJ11)x2個 |
EE1盤 | E1擴展盤(配合FDU盤擴展E1業務) | — | E1接口(C3)x4~8個 |
V.35盤 | V.35同步數據傳輸 | — | V.35接口(DB25)x1個 |
FMR盤 | 成幀E1盤(Nx64K信道容量) | — | E1接口(C3)x1個 |
